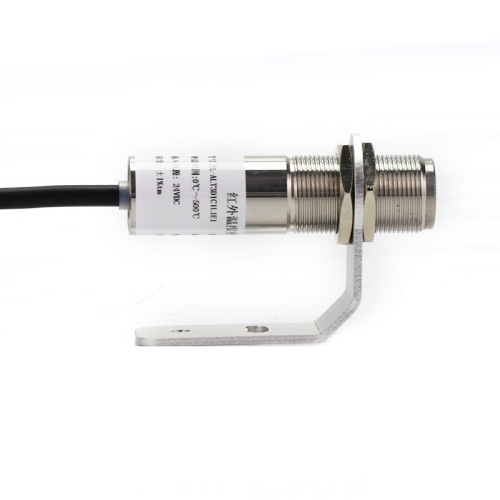

छोटे ऑन -लाइन कॉम्पैक्ट फिक्स्ड पाइरोमीटर -20 सी ~ 800 सी (उपधारा)

छोटे ऑन -लाइन कॉम्पैक्ट फिक्स्ड पाइरोमीटर -20 सी ~ 800 सी (उपधारा)

1 अवलोकन

GD10 श्रृंखला इन्फ्रारेड पाइरोमीटर एक एकीकृत डी इन्फ्रारेड पाइरोमीटर है। सेंसर, ऑप्टिकल सिस्टम और इलेक्ट्रॉनिक सर्किट धातु के खोल में एकीकृत हैं। GD10 श्रृंखला को स्थापित करना आसान है, स्थापना साइट के त्वरित कनेक्शन के लिए धातु आवास पर मानक थ्रेड्स के साथ; इसी समय, GD10 श्रृंखला में विभिन्न वैकल्पिक भागों (जैसे कि सुरक्षात्मक आस्तीन, 90 ° समायोज्य बढ़ते ब्रैकेट, त्रि-आयामी समायोज्य माउंटिंग ब्रैकेट, आदि) विभिन्न कार्य स्थितियों की आवश्यकताओं को पूरा करने के लिए भी विभिन्न वैकल्पिक भागों (जैसे कि शुद्ध करना।

2. स्थापना दूरी और माप आकार
सटीक ऑप्टिकल लेंस और ऑप्टिकल फोकस डिज़ाइन स्पॉट व्यास पाइरोमीटर 13 मिमी बनाते हैं जब 100 मिमी के भीतर माप की दूरी , स्पॉट आकार दूरी की वृद्धि के साथ बढ़ेगी, जैसे कि स्पॉट व्यास 60 मिमी 1.2 मीटर पर । स्पॉट आकार के लिए पाइरोमीटर दूरी के अनुपात को ऑप्टिकल रिज़ॉल्यूशन भी कहा जाता है।
GD10 श्रृंखला का ऑप्टिकल रिज़ॉल्यूशन 20: 1 है, और इसी स्पॉट आकार को 20: 1 के स्पॉट आकार के अनुपात के अनुपात से अनुमानित किया जा सकता है।

3. तकनीकी पैरामीटर

भौतिक वर्णन
● बुनियादी प्रदर्शन
संरक्षण: IP65 (NEMA-4)
परिवेश का तापमान: -10 ~ 60 ℃
भंडारण तापमान: -20 डिग्री सेल्सियस से 80 डिग्री सेल्सियस
सापेक्ष आर्द्रता 10 ~ 95% (कोई ओस नहीं)
सामग्री: स्टेनलेस स्टील
आकार: 100 मिमी x φ 18 मिमी
सक्षम लंबाई: 1.5 मीटर (मानक), 3 मीटर, 15 मीटर और विशेष विनिर्देशों (कस्टम)
● विद्युत पैरामीटर
कामकाजी बिजली की आपूर्ति ~ 12 ~ 24VDC
अधिकतम भार ： 500।
आउटपुट सिग्नल ： रैखिक 4 से 20mA तक

● माप पैरामीटर
स्पेक्ट्रल रेंज: 8 ~ 14um
तापमान सीमा: -20 ~ 800 ℃ (उपधारा)

ऑप्टिकल रिज़ॉल्यूशन: 20: 1
प्रतिक्रिया समय: 300ms (95%)
उत्सर्जन: 0.95 फिक्स्ड
तापमान माप सटीकता: ± 1%टीएम या ℃ 1.5 ℃
रिपीटबिलिटी ± 0.5%टीएम या ℃ 1 ℃

4. स्थापना
● विद्युत स्थापना

4. स्थापना

मुख्य अनुप्रयोग

पाइप तापमान वास्तविक समय नियंत्रण

उत्पादन लाइन तापमान का पता लगाना
